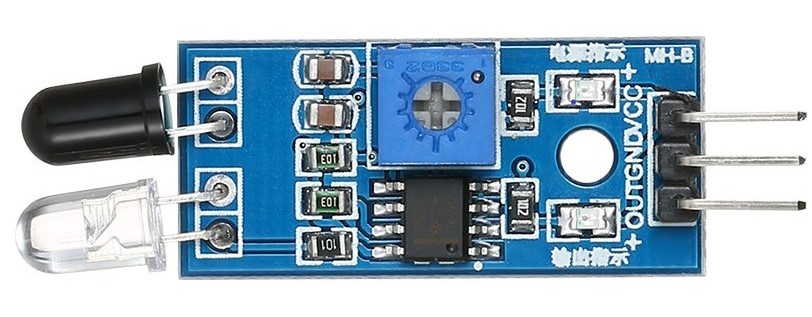

Module de capteur d’évitement d’obstacle infrarouge

Ce module est très facile à utiliser et il est souvent utilisé par les robots pour détecter des objets proches du capteur.
Ces capteurs ont une broche de sortie numérique qui émet un signal quand il détecte un objet.
Quand le module détecte un obstacle, le voyant vert s’allume.
Le module détecte la distance 2 ~ 30cm avec un angle de détection de 35 °.

[foogallery id= »11858″]

Fonctionnement :

La distance de détection est 2 ~ 30 cm (il peut être ajusté par le potentiomètre), l’angle de détection est de  35 °.
En ajustant le potentiomètre dans le sens horaire, la distance de détection augmente et dans le sens antihoraire la distance de détection est réduite.
Le port de sortie OUT peut être connecté directement au microcontrôleur en IO port ou directement sur un relais en 5 V.

Caractéristique :

Distance de détection : 2 ~ 30 cm
Angle de détection : 35 °
Tension De Fonctionnement : 3.3 V ~ 5 V
VCC : Tension externe 3.3 V-5 V
GND : GND Externe
OUT : Sortie numérique  (0 ou 1)
Taille : 31*14mm/1.22 * 0.55in
Poids : 3g

Et voilà pour ce capteur d’évitement d’obstacle.
