C’est quoi un afficheur LCD ?
LCD signifie « Liquid Crystal Display » et se traduit, en français, par « Écran à Cristaux Liquides » .
Par contre on dira pour faire court, LCD.
Ils sont partout dans les montres, le tableau de bord de votre voiture, de votre vélo ou moto, les calculatrices, etc…
Cette utilisation intensive est due à leur faible consommation et coût.
Mais ce n’est pas tout ! En effet, les écrans LCD sont aussi sous des formes plus complexes telles que la plupart des écrans d’ordinateur ainsi que les téléviseurs à écran plat.
Leur prix sont en baisse car la maitrise de ce matériel est bien pris en main.
D’autres types d’écrans du type LED remplacent à présent le LCD sur les nouveaux produits, tel que le téléviseur, la tablette, le smartphone, etc…

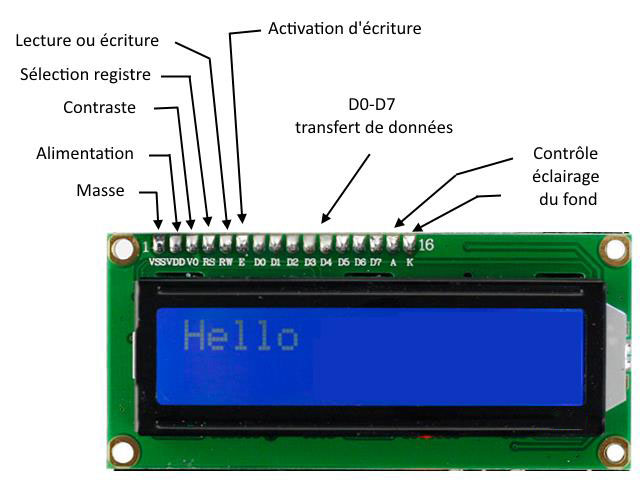

Détails du connecteur
| N° | Nom | Rôle |
|---|---|---|
| 1 | VSS | Masse |
| 2 | Vdd | +5V |
| 3 | V0 | Réglage du contraste |
| 4 | RS | Sélection du registre (commande ou donnée) |
| 5 | R/W | Lecture ou écriture |
| 6 | E | Entrée de validation |
| 7 à 14 | D0 à D7 | Bits de données |
| 15 | A | Anode du rétroéclairage (+5V) |
| 16 | K | Cathode du rétroéclairage (masse) |
Qu’il soit en 2 lignes ou 4 lignes le câblage est le même sauf si c’est un écran graphique.
Tableau ASCII
Câblage
Il peut se faire avec tous les fils ou en 4 fils de données
Plus d’infos…
